Строительство и реконструкция ВЛ

На воздушных линиях провод монтируют методом тяжения: он идёт по раскаточным роликам и не касается ни грунта, ни конструкций опор. Такая схема требует согласованной пары машин: тяговая лебёдка выбирает канат-лидер, тормозная машина держит постоянное натяжение на барабане с проводом.

Какие задачи закрываем

• Раскатка провода и грозотроса на анкерных участках любой длины
• Работа с расщеплённой фазой и одновременной раскаткой нескольких проводов
• Замена провода на действующей линии без демонтажа опор
• Переходы через дороги, железнодорожные пути и водные преграды
• Монтаж грозотроса со встроенным оптическим модулем

Комплект оборудования

Позиция	Роль в работе
Тяговая лебёдка	Выбирает канат-лидер с заданной скоростью и удерживает усилие в заданном коридоре
Тормозная машина	Создаёт противотяжение и не даёт проводу лечь на грунт
Канат-лидер	Связывает машины и провод, не скручивается под нагрузкой
Вертлюги и соединители	Гасят крутящий момент на стыке каната и провода
Раскаточные ролики	Держат провод на высоте и задают радиус перегиба

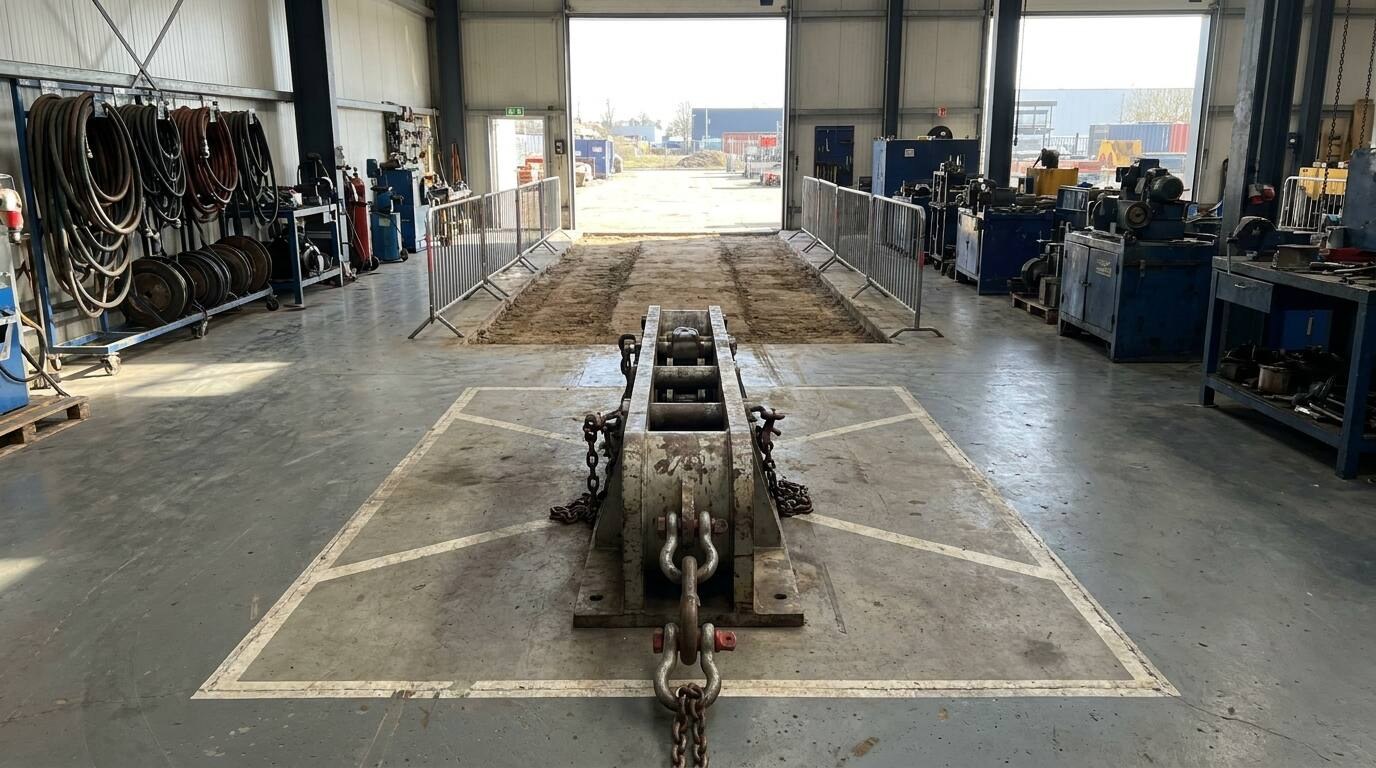

Динамометр и самописец	Фиксируют усилие для исполнительной документации

Подбор под объект

Класс линии	Тяговое усилие	Тормозное усилие	Ролики
ВЛ 0,4-10 кВ	3 тонны	1,5 тонны	Однороликовые
ВЛ 35-110 кВ	5-10 тонн	5 тонн	Трёхроликовые
ВЛ 220 кВ	15 тонн	8 тонн	Пятироликовые
ВЛ 330-500 кВ	20 тонн	10 тонн	Комплект под расщеплённую фазу

Порядок работ

1. Расчёт анкерного участка: длина, углы поворота, перепад высот, пересечения
2. Подготовка площадок под машины и анкеровка оборудования
3. Расстановка роликов и защитных порталов на пересечениях
4. Протяжка каната-лидера и контрольный проход без провода
5. Рабочее тяжение с записью усилия и связью между машинами
6. Визирование, переход на поддерживающие зажимы, сдача участка

Где чаще всего теряют время и деньги

• Провод ведут без постоянного противотяжения, он касается грунта и получает задиры
• Ролики подобраны без запаса по радиусу, на углах растёт износ повива
• На стыке каната и провода нет вертлюга, крутка уходит в провод
• Скорость тяжения выше расчётной на пересечениях с действующими линиями

Для анкерного участка до 1000 м с двумя углами поворота берётся комплект на 15 тонн: запас по усилию закрывает рывки на перегибах и примерзание барабана зимой.
