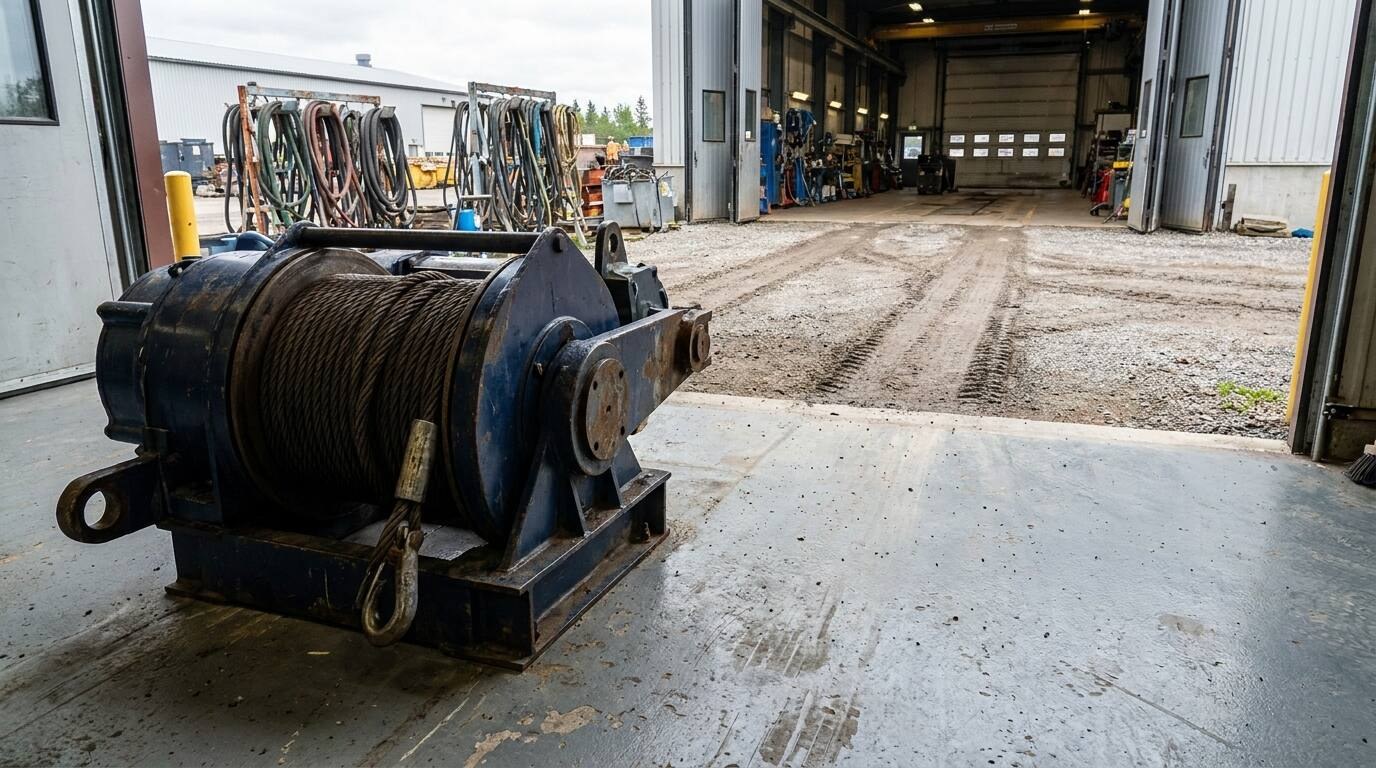

Тяговая лебёдка 20 тонн

Тяговая лебёдка 20 тонн рассчитана на 20 т (200 кН) и применяется там, где нужен точный контроль тяжения: переходы через реки, реновация магистральных трубопроводов, протяжки свыше 1 км.

Технические характеристики

Параметр	Значение
Тяговое усилие	20 т (200 кН)
Скорость тяжения	до 10 м/мин
Привод	дизель 60-75 л.с., гидравлический привод
Емкость барабана	1200 м троса 18-20 мм
Масса	от 3800 кг
Контроль усилия	динамометр и ограничитель с автостопом

Где применяется

• переходы через реки, реновация магистральных трубопроводов, протяжки свыше 1 км
• работа в комплекте с роликами, чулками и вертлюгами
• участки с ограниченным доступом и плотным графиком работ

Комплект поставки

• паспорт изделия и руководство по эксплуатации
• протокол заводских испытаний с замерами усилия
• комплект запасных частей первого года по запросу
• инструктаж бригады при пусконаладке
